高低压开关柜通电试验台高压断路器磨合测试系统提供以下服务：○ 两年免费质保。 注：人为损坏酌情处理。○ 本产品享受终生维修。○ 电话技术支持。○ 如果产品软件有更新，一年内享受免费升级服务。▲ 在使用本产品之前请您核对您的产品装箱清单：1、高压断路器磨合测试系统主机 一台2、笔记本电脑（客户自备 ） 一台3、电源线 一根4、测试线（一端已焊接好） 一套5、串口电脑连接线 一根6、串口转USB口连接线（备用） 一根备注：为了测试稳定，如电脑有RS232接口请尽可能使用电脑自带的RS232接口。7、说明书、保修卡、合格证 一套8、高压断路器测试软件（光盘或U盘） 一套▲ 在您使用本产品之前请您详细阅读说明书以及以下注意事项：1、连接好所有测试线后，检查没有问题再开电源。2、合分闸输出端都不能短路。3、合分闸输出端不能串接电源。4、开关状态输入和储能状态输入必须接空接点，不能外加电源。5、合分闸输出不能超过10A电流。当开关分合闸线圈电流大于10A时，必须外接辅助继电器。6、本产品运输时必须进行包装，包装箱内应垫有泡沫防震层。包装好的产品运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。7、仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。8、本仪器如长期不使用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。9、仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。

高低压开关柜通电试验台主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg四、面板介绍图1面板介绍如图1。1、仪器接地端 （系统地）2、外接电源 （试品为交流时，外接电源接交流） 3、控制接口 （控制开关动作，及开关状态反馈。） 4、报警 （声光报警，当操作过程出现错误或磨合完毕时，声光提示）5、液晶显示屏 （人机对话窗口） 6、电压调节 （调节内部直流电压）7、按键 （用于设定参数和操作）8、电源开关 （系统电源开关）9、AC220V 电源插座 （系统电源输入）四、外接电源接口说明图2外接电源接口说明如图2。1、默认使用内部电源，外接电源可不接，当需要交流输出时，需要外接电源。外接电源输入为交流时输出为与之电压相同的交流。2、外接电源的外部需接保险或空开进行短路保护，仪器内部没有短路保护。3、电源输入电压为280V。4、直流输入时1脚为正，2脚为负。5、电源输入为交流时可用交流调压器。四、控制接口说明图3控制接口说明如图3。（一）控制信号接口各引脚说明。1脚合闸（直流时为正）2脚分闸（直流时为正）3脚公共端（直流时为负）4脚储能（直流时为正）5脚开关状态（必须接空接点，不能外加电源）6脚辅助开关状态（必须接空接点，不能外加电源）7脚状态公共端（必须接空接点，不能外加电源）（二）合闸，分闸输出电流为10A。

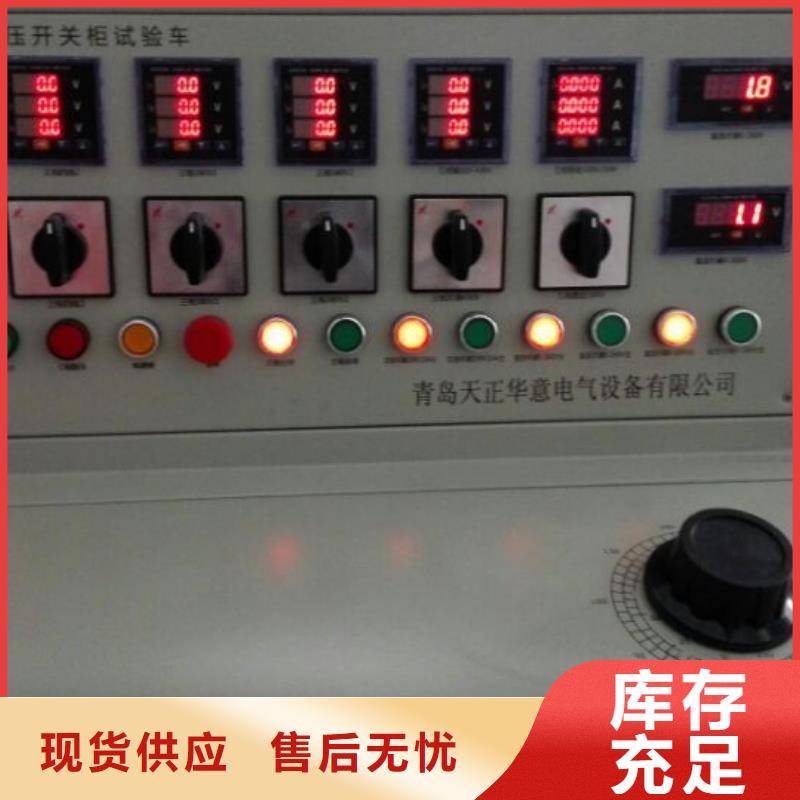

高低压开关柜通电试验台操作说明.1、手动测试部分1.1、首先把试验台上的手自动开关旋转到“手动”的位置1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。5、测试完成后，给定旋钮归零，按下停止按钮。
